型式名：R-QFFシリーズ
用途・特徴
- 食品製造工程のパイプ送路に設置し、弱磁性粉を分離捕獲するのに最適。
- 用途別に設備配管内にて、製造機械より発生したステンレス微鉄粉や摩耗粉をキャッチ。
- 配管接続は、設備配管規格に合わせた継手が標準仕様。
- 粘性のある液体に対して圧損をなくしたサニタリーケーシング。（内外面バフ研磨鏡面仕上げ）
- パッキン素材はシリコン・NBR・EPDM・テフロン・サニクリーン他、Oリング仕様にも対応可能。
- 機能部は下記本数以外でも製作可能（特殊タイプと指定）
- 継手はサニタリーへルール式が標準。他、IDFネジ式・フランジ式も製作可能
- 表面部材質はSUS304・SUS316L・チタン製も製作可能
- 設備の環境・洗浄溶剤・CIP洗浄時に温度規定によって機能部仕様が異なる（別途お問合せ）
仕様
| 型式 | 機能部最大本数 | その他材質 |
外形寸法（mm） |
面管寸法 |
|---|---|---|---|---|
| R-QFF-40-1.5S | 7本 | SUS304 | （A）1.5S （B）330 | 300L |
| R-QFF-50-2.0S | 7本 | （A）2.0S （B）330 | ||
| R-QFF-60-2.5S | 7本 | （A）2.5S （B）420 | ||
| R-QFF-70-3.0S | 7本 | （A）3.0S （B）420 | ||
| R-QFF-80-3.5S | 10本 | （A）3.5S （B）420 | ||
| R-QFF-100-4.0S | 10本 | （A）4.0S （B）420 |
商品写真
メタコンプーリー（QWFシリーズ）
用途・特徴
- 乾燥粉粒体や香辛料・薬品などの造粒製造による弱磁性金属粉を高速回転によって分離除去が可能。
- 機能部プーリーには、レアアース希土類磁石を採用。
- 装置機能部向上目的での交換も可能。（現在と同様）

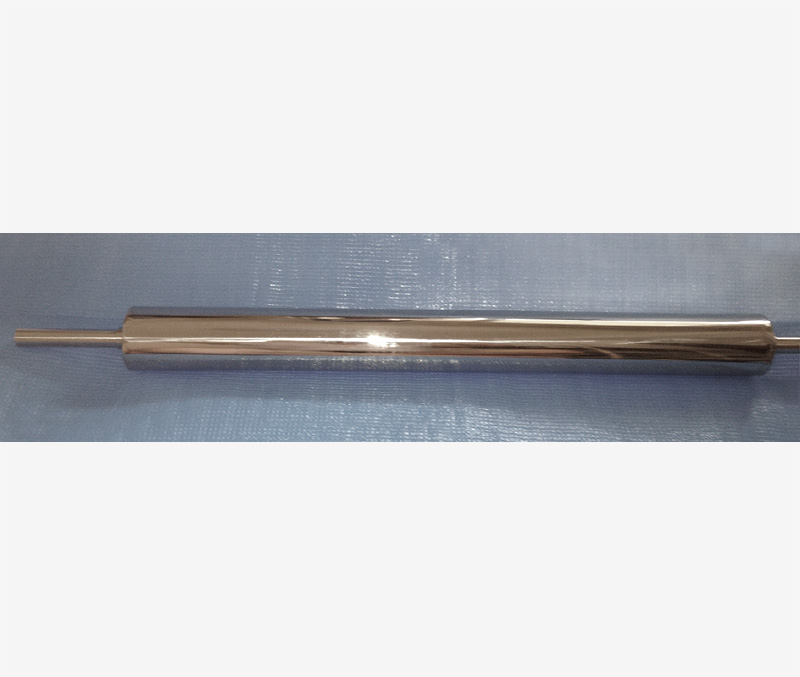

商品写真
