粉体用メタコンキャッチャー

型式名:R-QLTCシリーズ/R-QLTRシリーズ

用途・特徴

  • 空気圧送ラインやパイプダクトなど、密閉ライン中における微鉄粉及びSUS摩耗粉の除去。
  • パッキン素材を使用しないケーシングと内部機能部は簡易清掃が標準仕様。
  • 内部磁性付着物を剥離する際、現場清掃作業を簡単にする構造を常に各種オリジナルとして提供。
  • 機能部/生産工程のご指示・用途により、1~3段式になっています。
  • ケーシングの材質はSUS316Lも製作可能
  • 機能部本数と段数も要望に応じて設計製作可能
  • 投入・排出口指定サイズも製作可能(ヘルール・カリダシなど)

仕様

型式 機能部本数 その他材質 外形寸法(mm)
(A:口径 B:高さ C:奥行幅 D:接続径フランジ)
設備温度
R-QLTC-100 2+3 SUS304 (A)95.6 (B)320 (C)165 (D)100A 80℃以下
R-QLTC-150 3+4 (A)159 (B)325 (C)230 (D)150A
R-QLTC-200 4+5 (A)210 (B)350 (C)280 (D)200A
R-QLTC-250 5+6 (A)261 (B)400 (C)330 (D)250A
R-QLTC-300 6+7 (A)313 (B)400 (C)380 (D)300A
R-QLTC-350 7+8 (A)350 (B)400 (C)400 (D)350A

商品写真

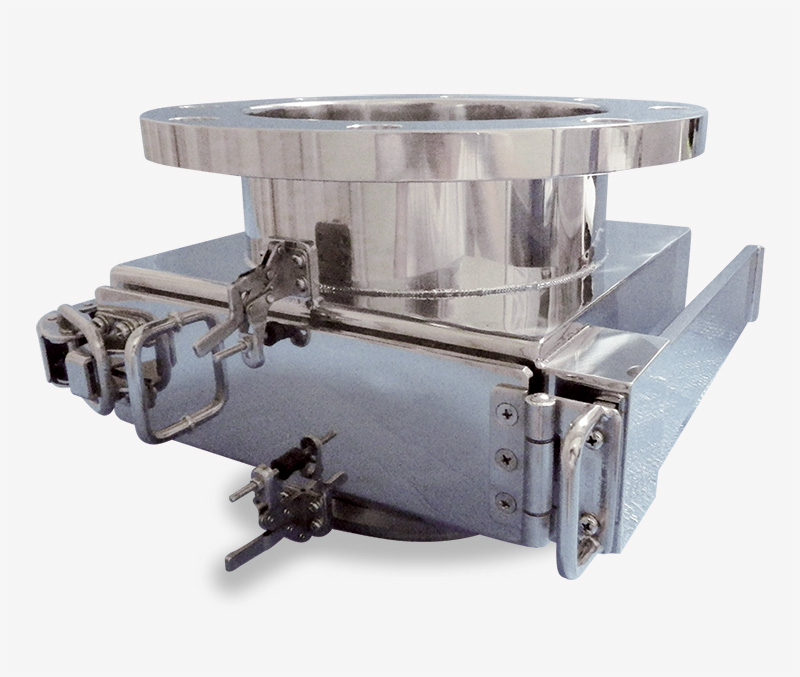

R-QLTC

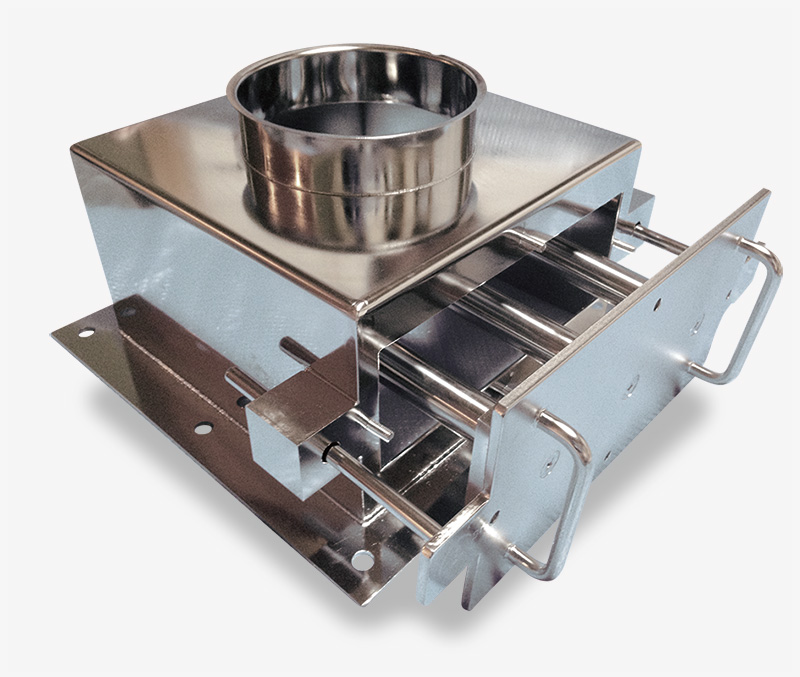

R-QLTR
R-QLTR
R-QLTR

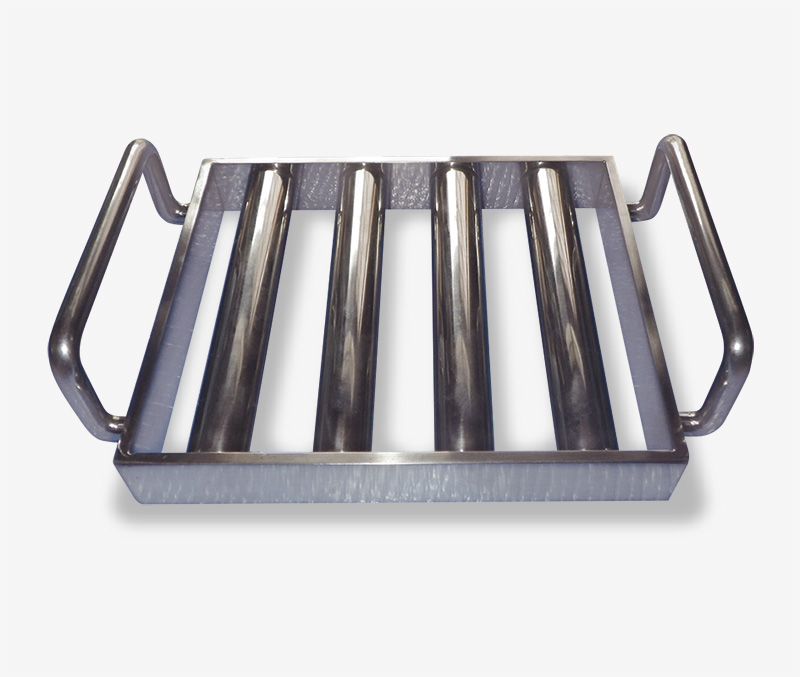

検査用最終金属粉チェック

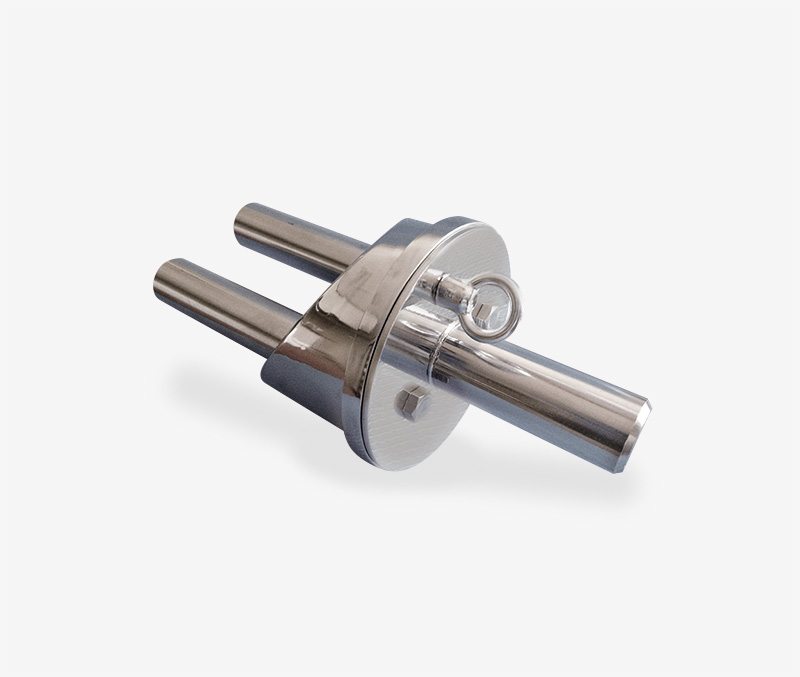

スポート用

スポート用

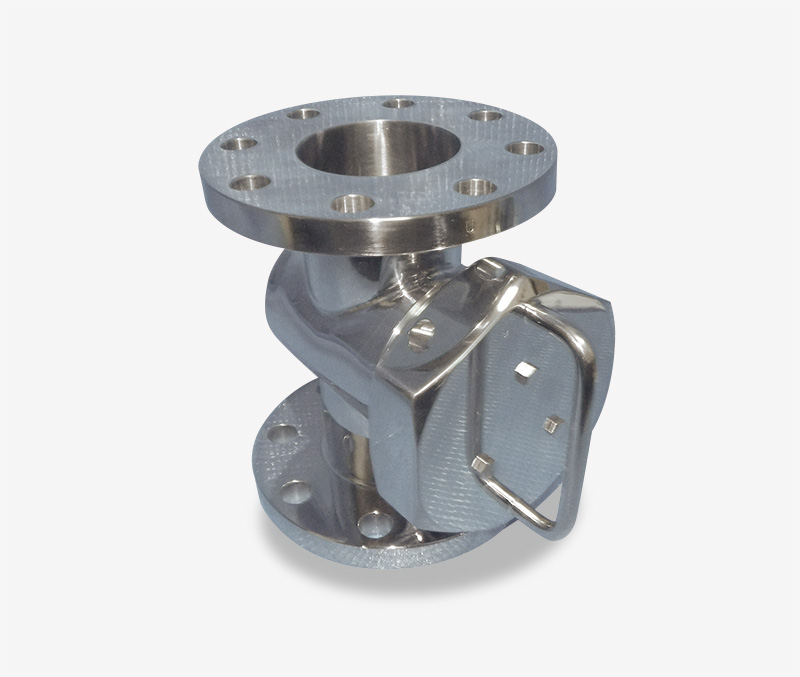

配管用

配管用

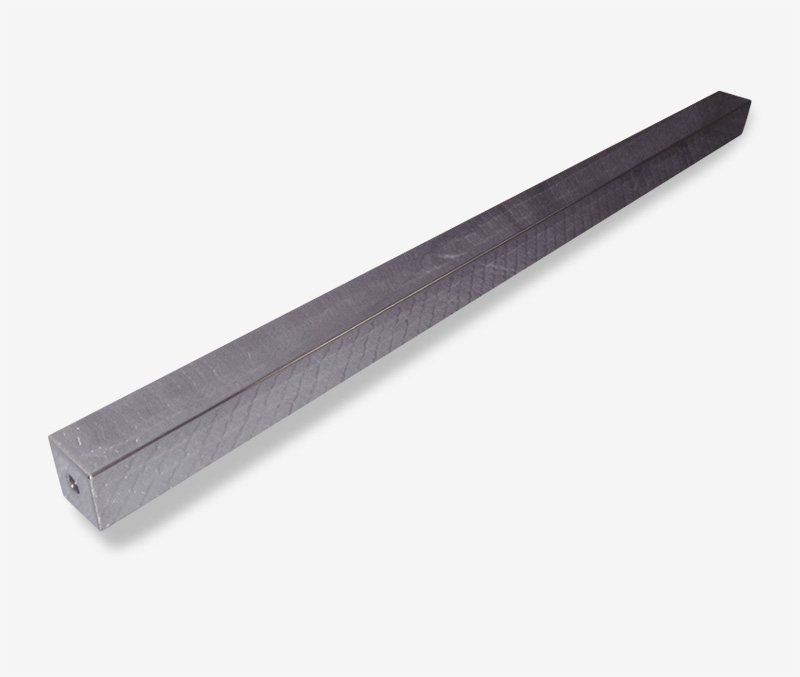

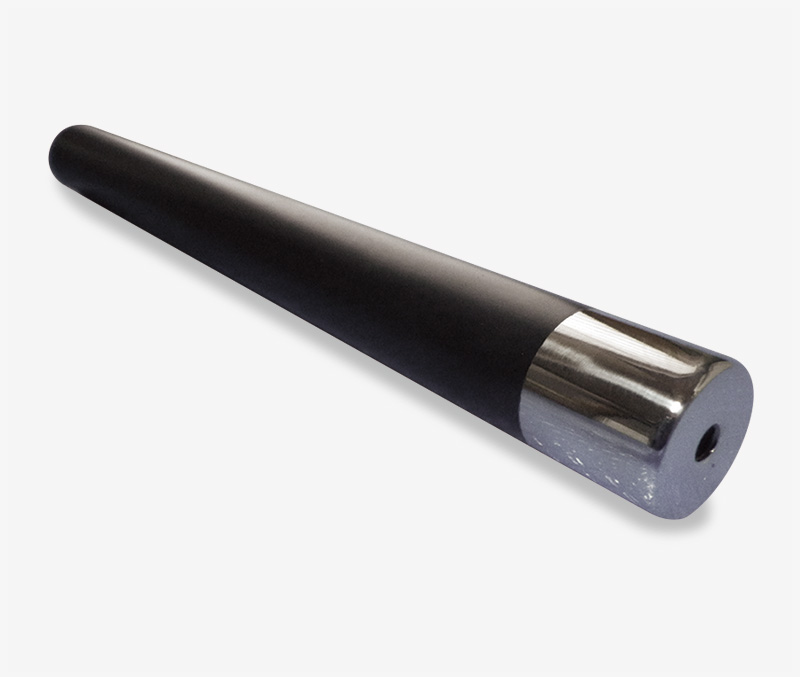

ファンクションパーツ(QFPシリーズ)

QFP
QFP
  • 両端・片側ネジタップ加工が可能 M6・M8基準
  • サイズはφ22・φ25・□25・△25製作可能
  • φ25x500L以上は特殊仕様
  • テフロン表面加工も製作可能
  • チタン・その他材質の製作可能
  • リユース品の機能有効品あり
  • リユース品の取扱あり
商品の詳細が記載されたパンフレットをご郵送いたします。資料請求
